西創系統 西創金屬科技（江蘇）有限公司 裝配式鋼系統幕墻集成供應該商 溫馨提示：本文轉自浙江 [中南幕墻設計研究院] 感謝支持

重慶是一個很有性格張力的城市，大山大水，層次豐富。人們構架橋梁，掘通隧道，讓重慶這座城市在發展過程中呈現出強大生命力和不俗魄力。這種地理?xiàng)l件，既是對城市設計的挑戰，也是成就作品的優質基底。

                                                                                            ——萬華集團總裁  羅立平

綿密錯落的山峰、層疊繁復的道路、長江與嘉陵江交織匯流，江湖氣和著漫畫感，不同元素跨次元碰撞融合造就了重慶“魔幻3D城市”的美名，強烈的線條與層次天賦，使“不可思議”與“天馬行空”成為該項目的靈感關鍵詞。

麓悅江城位于重慶兩江新區，悅復大道清溪河大橋旁，悅來板塊與水土復興板塊交界處，擁有“江山河島”四重資源。面朝嘉陵江沿線，建筑面積138521.08㎡，坐擁1.8公里的親江帶，以優秀的自然景觀為基底，打造約1.05極低容積率的低密度組團。

作為萬華集團入渝的首個作品，與四大神盤之一麓湖生態城同根同源的它，可謂是“含著金湯匙”出生的望族之后，自消息公布的那一刻起便引發業內廣泛關注。

麓悅江城城市會客廳以玻璃幕墻、鋁板幕墻為主要形式，表現建筑體本身的通透明凈之感，配以鋁板鱗片幕墻傳達其簡約輕盈的先鋒氣質。以幾何、抽象為主要表現形式，將平面、單曲面、筒狀曲面、雙曲面四大建筑手法靈活運用，形成錯落變化的立面形體。大片弧形玻璃使整體外立面協調美觀，極具觀賞性。

盤踞東經106.5度 北緯29.5度神奇地帶的它，寧?kù)o卻不緘默，耀眼卻不張揚，任魅力蔓延，現代朝氣自由發散。

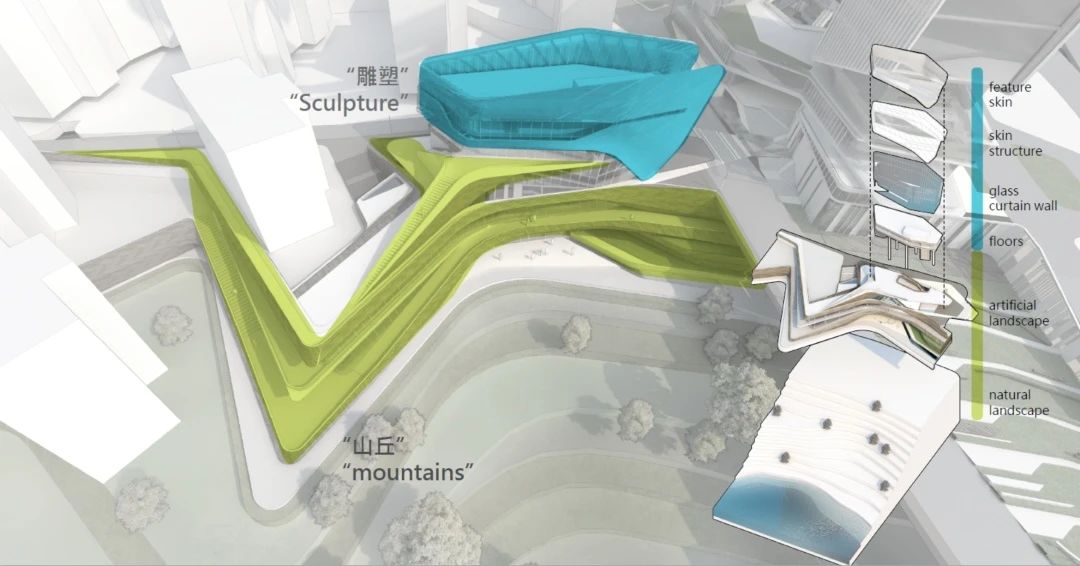

以緞帶之形飾品之態與山丘為伍

蜿蜒盤旋的公路即是山丘的飄帶，挺身而出的巨石便是山間的雕塑，我們所要建造的，是一反“大差不差”的粼粼緞帶，柔順明凈；是更甚于雕塑本身的工藝飾品，點亮一方水土。

棲于山丘，異于山峰又契合山腹。

城市會客廳自開啟概念性方案設計以來歷時6個月，共計研究出 20 多個設計概念和方向，最終鎖定建筑現有形態。

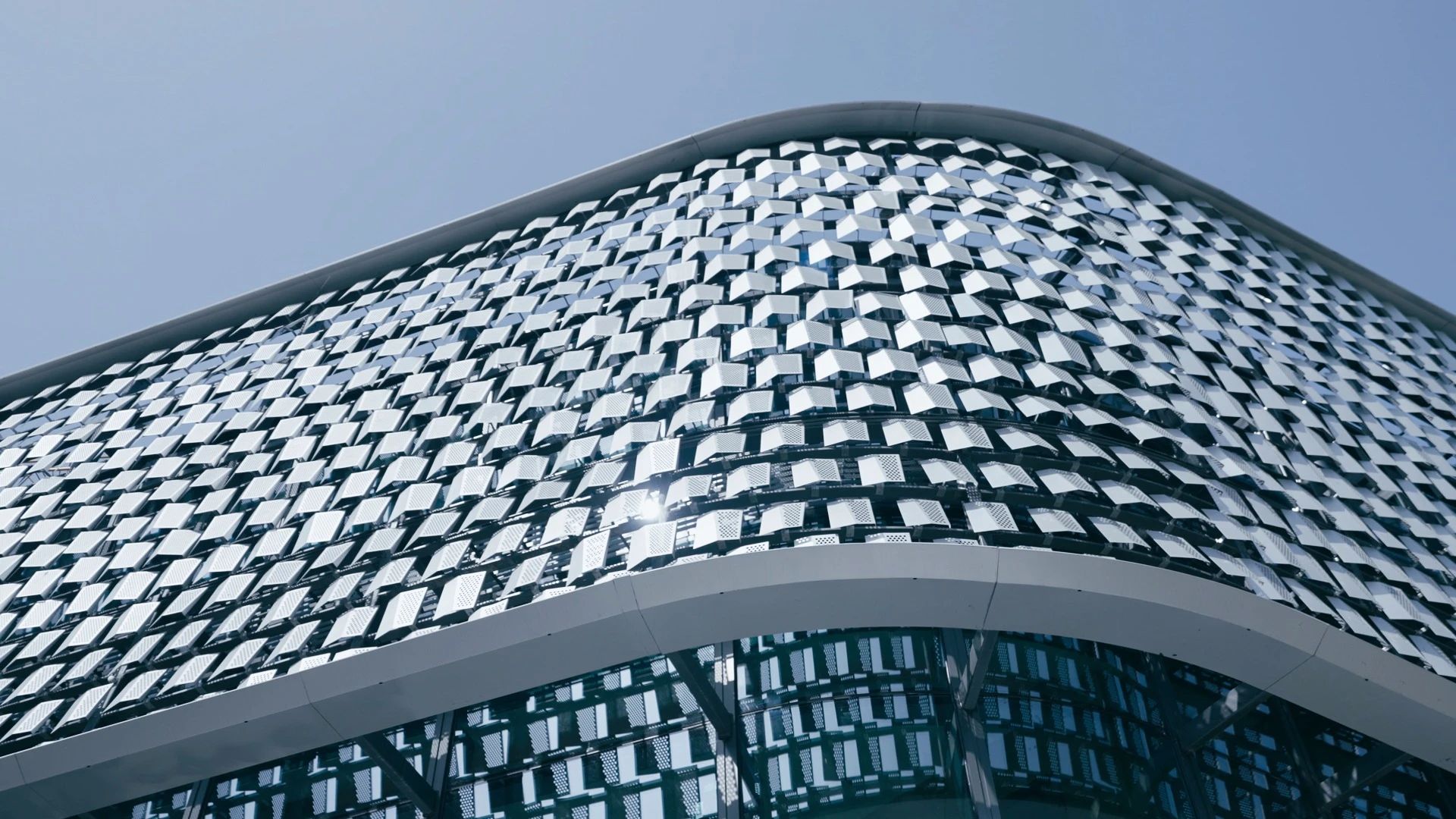

幕墻設計師們積極配合跟進方案調整情況，從最初的“風鈴幕墻”形式，到升級版“鱗片幕墻”的選用，短短三個月時間里，幕墻圖紙?jiān)凇吧罨?修改-再深化-再修改”的狀態中循環往復，力求通過不同角度組合的幾何狀鱗片鋁單板外立面形成如微風輕拂綢緞般絲滑閃爍的靈動效果。

“現實”遇見“理想主義”也需得禮讓三分

由最初的一個人變成幾個人，再發展成一群人一路追溯理想的旅途故事，聽起來的確躲不過“老掉牙”的刻板印象，但如果這就是“創新精神”的最佳注釋呢？“理想”的生根結果就是對理想主義者最大的嘉獎。

無論是麓系品牌獨具一格的設計理念，還是中南幕墻“所見即所得”的自我要求，身負美好寄托的麓悅江城項目注定不能辜負“精密優質”的加冕。

大量的弧形線條激情演繹山城層巒的同時，聯動建筑立面帶來多樣變化，讓幕墻設計師們不得不傾注更多心思。

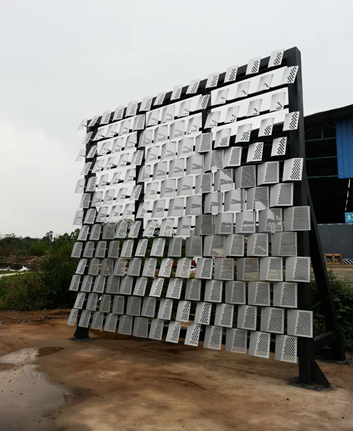

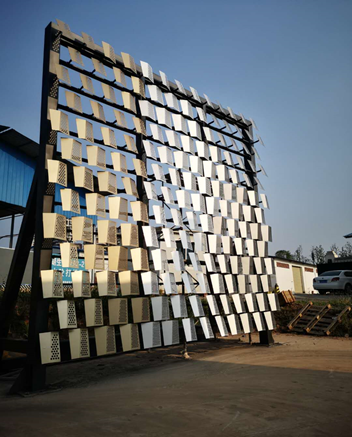

從最初的1mm鋁單板鱗片厚度，到4mm再至最終2mm鱗片厚度的敲定，鋼片橫梁排列方式的調改，不銹鋼連接件的定制，我們進行了多次實體打樣測試，盡可能削減施工難度，在達到安全性能要求的同時確保完成面的高度平整，與設計方案相吻合。

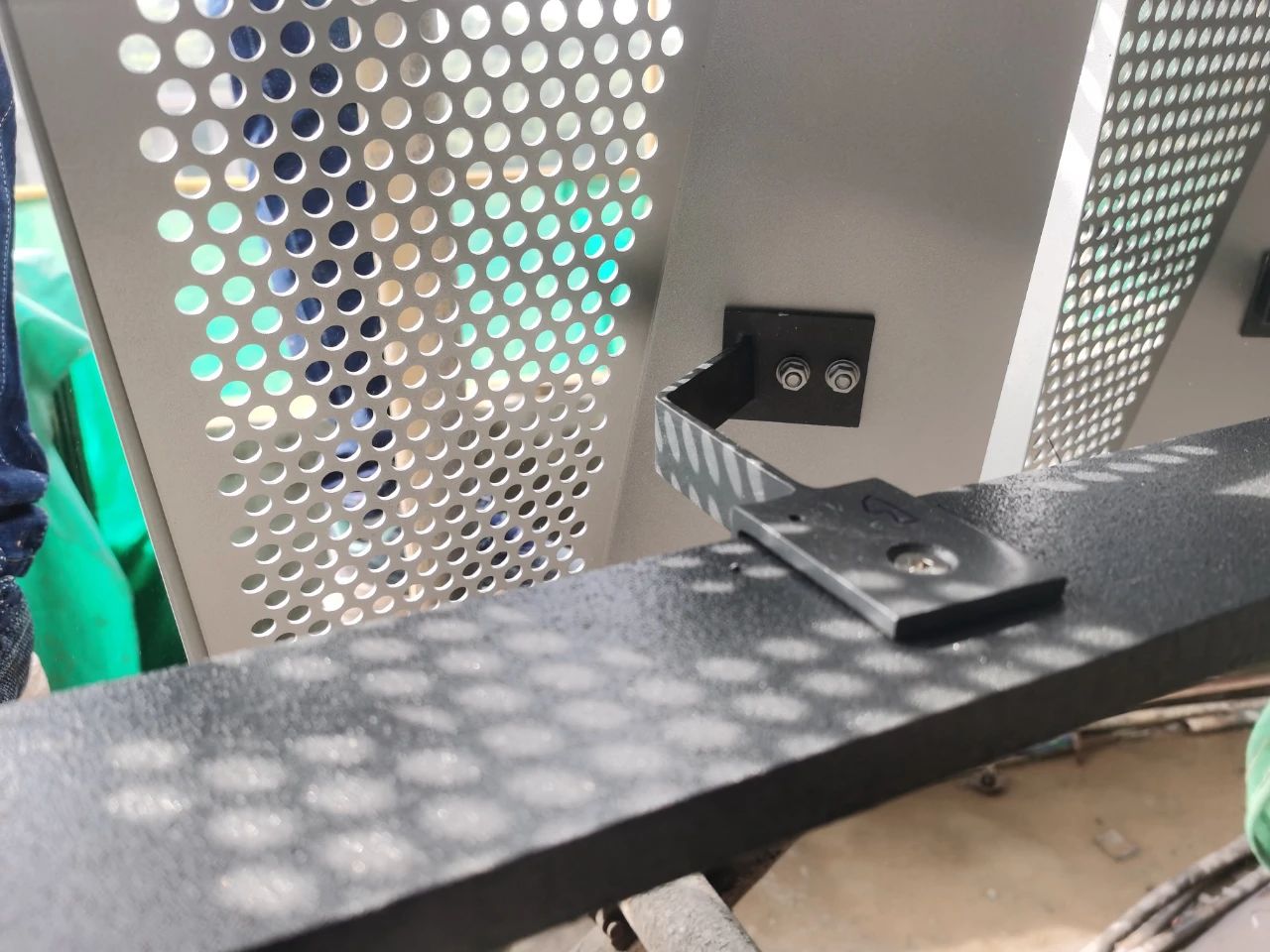

靜態鋁單板鱗片動態效果的呈現，得益于鋁板折面寬窄、彎折度的大小、穿孔率的調整同安裝角度的區別完美配合。摒棄焊接工藝后的6種不同規格、不同角度的鋁單板鱗片與11種不同角度的304不銹鋼連接件一一結合，BIM技術參與賦予每一組鱗片專有編號及特定安裝點，在后期施工過程中，工人們根據安裝布置圖，將指定的鑄件固定安裝到指定的點位上，省去在現場進行角度調節這一步驟，大大提升了安裝效率與準確率，保證最終效果在可控范圍之內。

為了讓鋁合金鱗片在陽光下的變化更富層次感，經過9輪顏色復樣，我們淘汰掉傳統粉末噴涂和消光板工藝，選用較之復雜的氟碳漆工藝，對8527件鋁單板鱗片表面進行了三涂?jī)煽竟に囂幚?，以增?qiáng)鱗片在不同時段下隨光影變化的靈敏度。

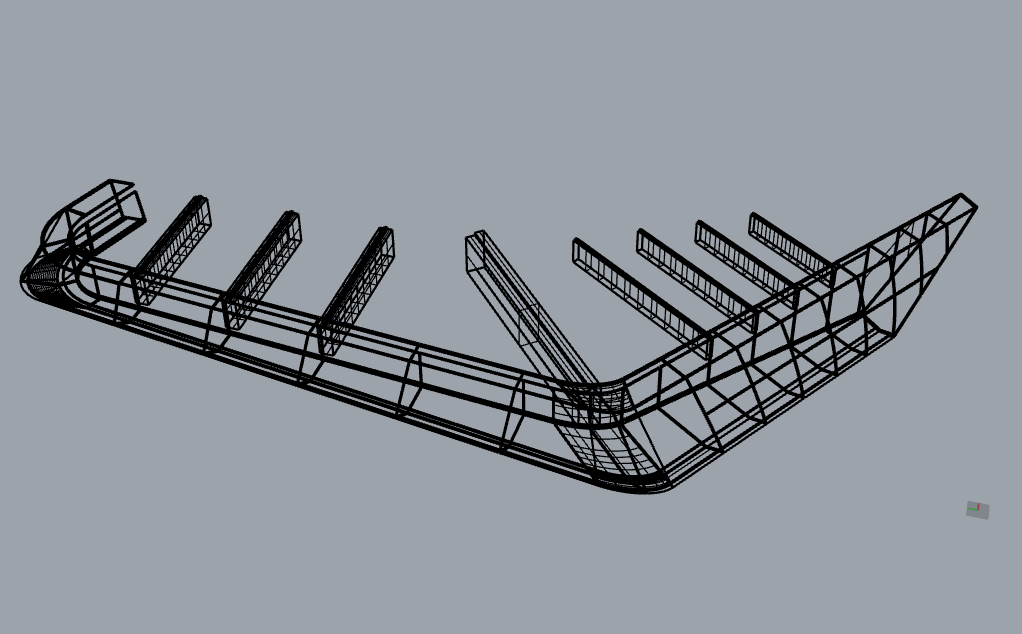

設計師們分別設計出矩形、圓形、鋼片狀的鋼橫梁進行比較計算，最終選定16mm厚鋼板作為鋼橫梁，力求將加裝過不銹鋼連接件后的鋼橫梁對室內通透性的影響降至最低程度。

玻璃幕墻龍骨肩負外層鱗片幕墻的承重大任，依據幕墻設計計算規則，玻璃幕墻的龍骨將達到400mm*200mm的體量，考慮到內裝效果，設計師們改用鋼結構系統進行龍骨部分設計，將其尺寸降低為270mm*120mm，將傳統螺栓節點連接模式更改為焊接式。

赤子初心穿行于孔洞之間。

情緣起于乍眼間，存續于細微之處的志同道合。彼時風動，此時心動。

設計師們沒有自滿于優化之后270*120mm的玻璃幕墻龍骨，采用1.5mm不銹鋼對幕墻龍骨進行了重新包封及氟碳漆改色處理，進一步弱化其對室內效果的影響。

入口左側景觀面采用16.8m半隱框玻璃幕墻作為外圍護結構，從高透到中透，經過三輪顏色復樣之后終于達到了令設計師們滿意的采光與通透效果。

雨蓬部分選用3mm噴砂不銹鋼板材質，其中雙曲板16張，單曲板28張，異形板材占比總板數的1/3。為了不讓主入口處的雨蓬拉桿破壞立面整潔效果，設計師提出將懸挑6m的雨蓬鋼結構與玻璃幕墻龍骨進行一體化處理的設計方案，達成方案最佳效果呈現。

設計師們放棄了“折線成弧”的簡單鋁板安裝方案，苛求鋁板表現出極致緞帶感，經過對分格的反復考量和弧度尺寸的高精度計算，采用1：1放樣建模的方式進行鋁板制作，極大程度還原建筑模型效果。787張鋁單板中，異形板數量達到總數的20%。

考慮到長期日曬風吹所帶來的立面掛污問題，設計師在鋁板拼接縫位置增加了滴水線設計，減少陰面鋁板流掛，大大提高立面抗污性。

在滴水線設計過程中巧妙設置泛光燈槽，滿足泛光照明與幕墻一體化需求。

立面整體采用改良版“呼吸式幕墻”雙層表皮系統，為表皮間空氣流動提供暢通路徑，滿足夏季遮陽庇蔭需要，將原生環保的設計理念植入其中。

“棱角”的意思是不做未來的旁觀者

從概率上來說，大部分人最終仍會是普普通通，但是沒到那一刻，可能性這種東西誰也說不準?？梢源_定的是，“我們不能呼風喚雨”這一題干，和“與世有爭”的解題思路，及“自成氣候”的答案并不相駁。

對“空間”的設計正在向著對“生活方式”的設計滲透——E37項目洋房部分正是對此無需多言的有力詮釋。

橫向鋁板折線與縱向格柵線條相互響應， 上揚與落降、傾斜與平整、收放與進退，似是山丘河谷中的呢喃細語，將一方故事娓娓闡述。

“個性”來自于并非排他的開放與包容。

“一馬平川、整齊對稱”的常用手法在魔幻城市版圖上稍顯遜色，雙面不對稱陽臺設計更能傾其魅力。陽臺作為室內外交接的過渡空間，陽光星辰、鳥語花香、朝露晚霞皆由此涌入，喚起居住者對自然的憧憬，構建出親密生態關系和宜人景觀尺度，心情與視野景象交織，生活由此更加生動有趣。

人云亦云是最省力的思考方式。

在鋁板分格尺寸的選定問題上的兜兜轉轉成就了直線、棱角、不規則、不對稱帶來的視覺沖擊，“因?qū)又埔恕薄耙蛐椭埔恕背蔀樽罴呀鉀Q方案，單棟與雙棟、不同樓層、不同位置各有一套，畢竟“生而不同就要敢于不同”是我們的共同追求。

今天的生活絕對不是對昨天的冷漠抄襲。

鋁板與玻璃達成共識，一虛一實相得益彰，邊界時而叫囂時而隱匿，豐盈的不止眼前所見。靈魂的契合與共鳴在悄無聲息中滋長。

聽說，長期主義者都和“偏執狂”撇不清關系

用未來長期的不確定性，對抗當下的短期誘惑，若是少了“專注”和“縝密”的參與，勝算未免太過渺茫。

雖不是平衡對稱，甚至有些規律難尋，但眼前的光潔平滑還是讓“強迫癥患者”大呼舒適?？此坪?jiǎn)易隨性的背后，是一群“偏執狂”們心思細膩斤斤計較的結果。

洋房立面效果由莫蘭迪色系協調近人關系，精確到小數點后三位數區別的米白、淺咖和深咖三兄弟其樂融融，讓山間的朝陽更加和煦，削弱暮靄山霧的冷清。

三涂?jī)煽痉计犰o電噴涂工藝幫助鎖定鋁合金型材型狀和表面色澤，最大程度迎合耐候性能與視覺需求。

明確想用超越常規品質的不可替代性迎接更為廣闊的前景，遂執著鉆研于細節之中的細節，以護航匠心的落地軌道。

304不銹鋼立柱自覺執行240目豎向拉絲任務，光澤質感不言而喻，180目不銹鋼立柱與“無欲求”選手的落選成為意料之中。

設計師們用專業口訣點兵點將之后，6+12A+6鋼化中空Low-e玻璃、8+12A+8鋼化中空LOW-E玻璃和10+12A+10超白雙鋼化Low-e中空玻璃也難得清閑，被分配到欄板崗位的玻璃還須得經過鍍膜洗禮，為整體顏值致力加碼。

立面板轉吊頂、陽臺、雨棚及屋面鋁板均有鋁合金滴水線認真守衛的身影，無懼雨季積水掛污風險。

 鋁板吊頂泄水孔 鷹嘴

8*16mm橢圓形泄水孔，距邊50mm，便于雨水自然流出，防止鋁板內部積水。

未雨綢繆也是長期主義者的常見屬性。

結構梁之外加裝陽臺欄板，反坎和龍骨之間設置1.0mm厚通長鐵皮密封，升級防水效果。

屋頂

展翼式屋頂自帶“御風飛行”BGM，借深灰色型材凹槽營造起懸浮氛圍。

“彩蛋”帶來的澎湃感同“正片”勢均力敵

E37城市會客廳航拍

（視頻拍攝與制作：萬華 唐佳）

催促我們不斷向前的

源于喜新厭舊的天性

也源于一雙眺望未來的雙眼

探索之路上我們永遠是倔執的旅人

不懈尋覓隱藏在群山后的星星

我們將日夜所思拓于磚瓦

化格物匠心為穩健步伐

日夜兼程  試錯迭代

前路荊棘盡收眼底

不正是借了“理想主義”的光

你說“千城一面”

我只應

負芒披葦  大刀闊斧

待遠山夕照星垂野闊

聽聞滿堂彩

項目名稱丨麓悅江城

項目時間丨2020

建筑面積丨138521.08㎡

基地位置丨兩江新區，重慶，中國

建筑攝影 | 存在建筑  形在攝影
業主單位丨成都萬華投資集團有限公司

                 重慶兩江新區置業發展有限公司

            重慶兩江新區新溪置業發展有限公司

方案設計丨10+Design（城市會客廳）

                  5+Design  （洋房）

建筑設計丨重慶長廈安基建筑設計有限公司

施工單位 | 成都市聰興建設工程有限公司

（幕墻）

幕墻設計丨浙江中南幕墻設計院

（顧問）

方案所/設計六所/鋼結構二所
