門窗熱工性能主要指標

一、傳熱系數 K

門窗傳熱系數 K 是表征門窗保溫性能的指標，表示在穩定傳熱條件下，外門窗兩側空氣溫差為 1K，單位時間內，通過單位面積的傳熱量。

（定義引自《建筑外門窗保溫性能分級及檢測方法》GB/T 8484-2020）

一般情況下，K 值越小則保溫性能越好。實際上，門窗傳熱系數 K 主要針對在冬季且室內有采暖措 施的環境條件下，門窗阻止熱量從室內高溫側向室外低溫側傳遞的能力，也就是說阻抗室內熱量損失的能力。

事實上，在現有標準體系下，門窗保溫性能由傳熱系數 K 和抗結露因子 CRF（指一定溫濕度條件下，門窗阻抗內表面結露的能力）共同來表征，傳熱系數K僅為門窗保溫性能關鍵參數之一。

二、太陽得熱系數 SHGC

太陽得熱系數 SHGC 通過玻璃、門窗或玻璃幕墻成為室內得熱量的太陽輻射部分與投射到玻璃、門窗或玻璃幕墻構件上的太陽輻射照度的比值。

（定義引自《建筑門窗玻璃幕墻熱工計算 規程》JGJ/T 151-2008 ）

成為室內得熱量的太陽輻射部分包括太陽輻射通過玻璃區域或其他鑲嵌面板區域透射的得熱量和 太陽輻射被型材或其他附屬構件吸收再傳入室內的得熱量兩部分。

夏季，通常為保持室內涼爽舒適的環境條件，需要減少外界熱量的傳入。自然條件下，夏季室內通過門窗獲取的熱量主要有兩部分：

（1）由門窗室外側高溫引起的溫差得熱部分；

（2）由太陽輻射得熱部分，其中前者占比遠小于后者， 故夏季阻隔外界熱量傳入室內的能力主要以太陽得熱系數 SHGC 來表征，也就是說 SHGC 是考核門窗夏季阻隔太陽輻射得熱能力的一個重要參數。

通常，SHGC 值越小表示門窗隔熱性能越好，或者保冷能力越好。

此外，不少國內標準規范和地區用遮陽系數 SC 來表征門窗隔熱性能， 與 SHGC 同樣，其數值越小表示門窗隔熱性能越好。但國際上習慣用太陽得熱系數 SHGC 表示門窗隔熱性能，國內不少標準也在轉變使用太陽得熱系數 SHGC，為與國際標準對接, 二者換算關系如下：

其中，0.87 為 3mm 厚的普通透明 平板玻璃的太陽得熱系數。

三、可見光透射比τV

采用人眼視見函數進行加權，標準光源透過玻璃、門窗或玻璃幕墻成為室內的可見光通量與投射到玻璃、門窗或玻璃幕墻上的可見光通量的比值。

數值越大表示通過整窗的可見光量越大， 室內越明亮。整窗的可見光透射比采用面積加權平均的方法進行計算。整樘窗的可見光透射比可以按照下面公式計算：

各氣候區典型門窗熱工要求

1. 嚴寒地區

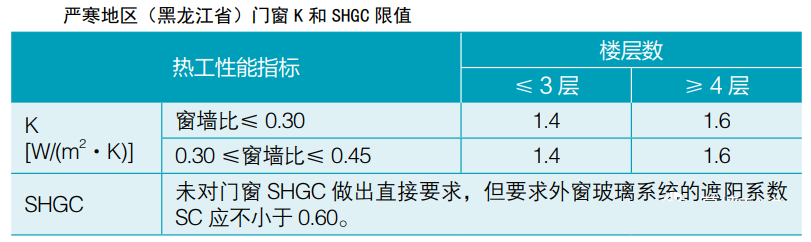

《黑龍江省居住建筑節能設計標準》DB 23/1270-2019規定根據窗墻比和樓層數，建筑外窗的傳熱系數 K 和太陽得熱系數 SHGC 有所不同

2. 寒冷地區

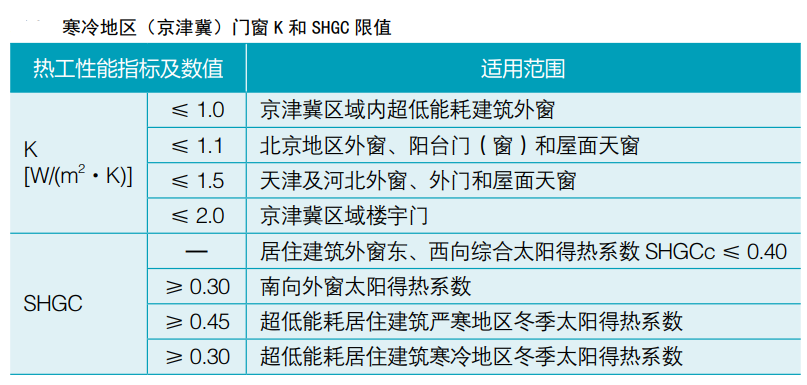

北京市《居住建筑節能設計標準 》 DB11/891-2020

京津冀住房和城鄉建設部門在《京津冀區域協同工程建設標準框架合作協議》下，聯合啟動了《京津冀區域協同工程建設標準》制定工作，至此“京津冀” 建筑工程標準實現一體化發展。

其中，外窗綜合太陽得熱系數 SHGCc=SHGC×SD，

SD為外遮陽裝置的遮陽系數， 可按現行國家標準《民用建筑熱工設計規范》GB 50176 的規定計算確定。

3.  夏熱冬冷地區

該地區不僅要考慮門窗冬季的保溫性能，更要考慮夏季的隔熱性能，因此對于傳熱系 數 K 和太陽得熱系數 SHGC 權衡和要求比較復雜。

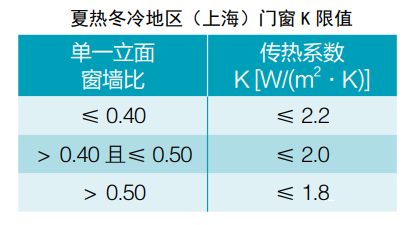

（1）上海市《居住建筑節能設計標準》布 DGJ 08-205- 2015

（2）福建省的《福建省居住建筑節能設計標準》DBJ 13-62-2019

依據建筑體型系數和平均窗墻比的不同，用規定加權平均傳熱系數和加權平均綜合太陽得熱系數限值的方式對建筑門窗的熱工性能進行了限制，外窗加權平均傳熱系數 K ≤ 2.5-3.0 W/(m2 ·K)，加權平均綜合太陽得熱系數≤ 0.3-0.8

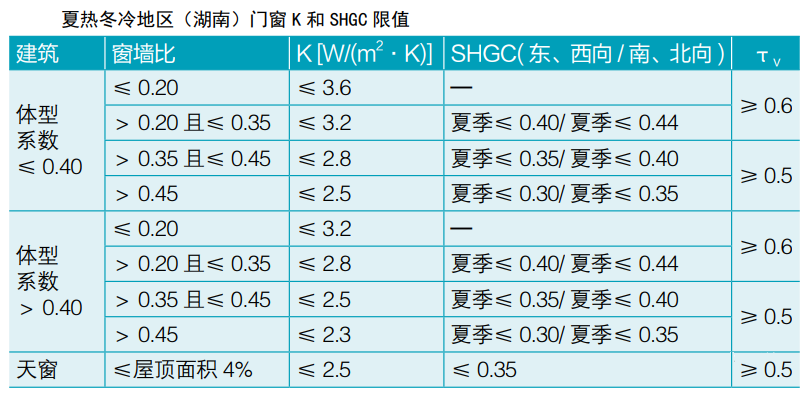

（3）湖南省《湖南省居住建筑節能設計標準》DBJ 43/001- 2017

另外，居住空間的東、西向外窗應設置活動外遮陽裝置；窗墻比 ≥ 0.45 時，居住空間的外窗均應設置活動外遮陽裝置。

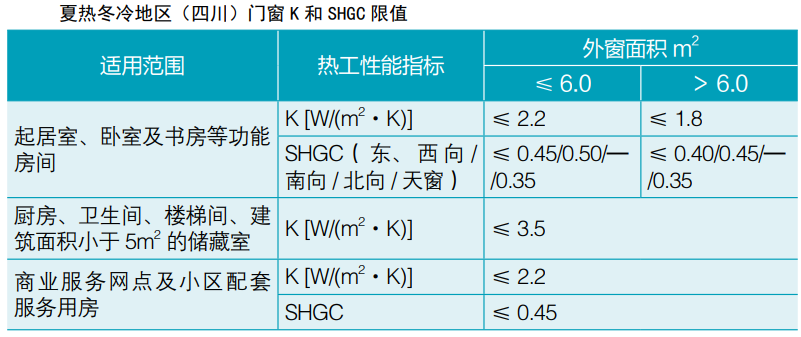

（4）《四川省居住建筑節能設計標準》DB 51/5027-2019

上表僅列出了四川省夏熱冬冷地區門窗熱工性能要求，四川的其它地方見規范。

4.  夏熱冬暖地區

《廣東省居住建筑節能設計標準》DBJ/T 15-133- 2018

《夏熱冬暖地區居住建筑節能設計標準》JGJ 75-2012

《夏熱冬暖地區居住建筑節能設計標準》廣東省實施細則DBJ 15-50-2006

居住建筑外窗的平均傳熱系數和平均綜合遮陽系數除應滿足JGJ 75 中強制條文 4.0.8 條要求。

建筑的臥室、書房、起居室等主要房間的房間窗地面積比小于 0.20 時，外窗玻璃可見光透射比不應小于 0.40。

5. 溫和地區

《溫和地區居住建筑節能設計標準》JGJ 475-2019

當外窗為凸窗時，凸窗的傳熱系數限值應比下表規定提高一檔， 樓梯間、外走廊的門窗的傳熱系數可不按下表執行。溫和 A 區南向封閉陽臺內側外窗的遮陽系數不作要求，但封閉陽臺透光部分的綜合遮陽系數在冬季應 ≥ 0.50。
