西創系統-精制鋼型材的立柱、橫梁連接方式有哪些?

2023-06-20 09:30:19 閱讀:

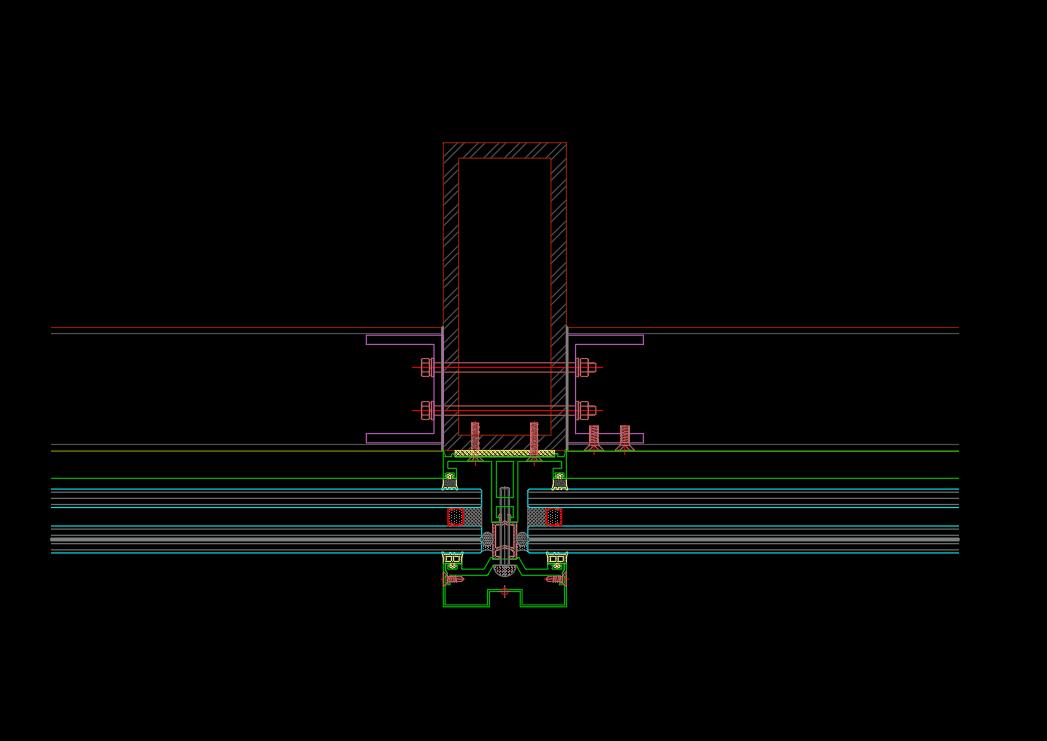

精制鋼型材作為幕墻支撐體系型材,其亮點在于裝配式設計的安裝方式。那么除了裝配式連接方式,精制鋼型材連接方式還有哪些呢?裝配式連接方式又有哪些呢?以下結合西創系統節點優化經驗,了解下比較常見的幾種精制鋼型材橫梁立柱連接方式。1.jpg

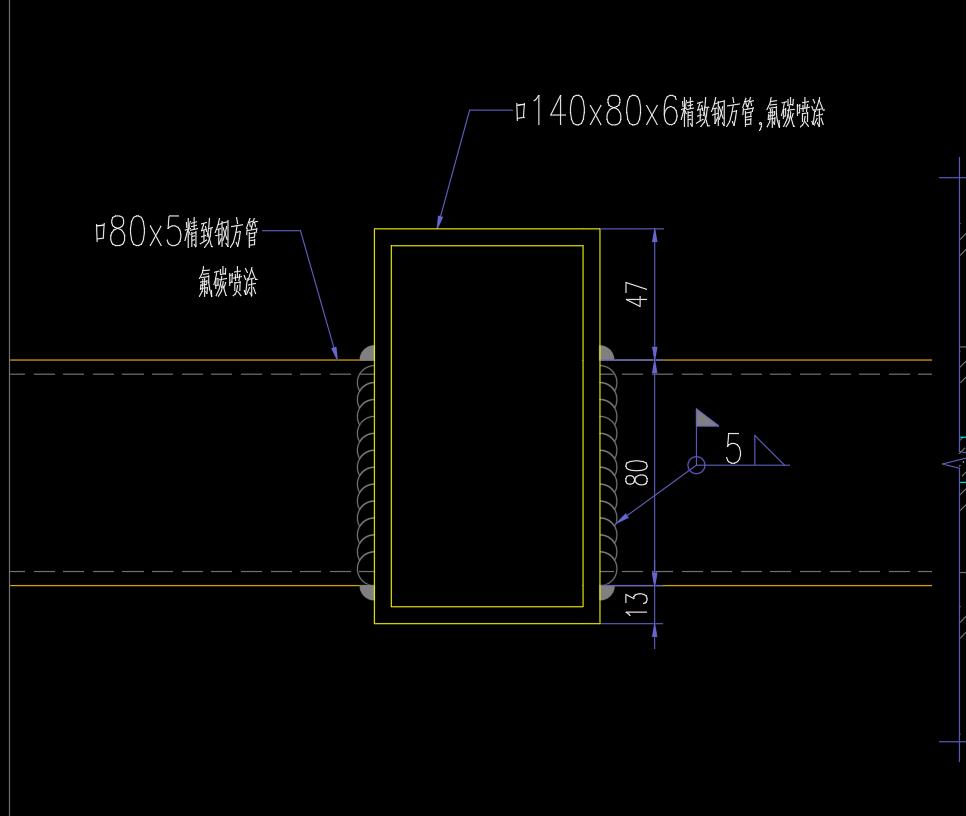

對于傳統鋼型材連接方式,最常見的是焊接。精制鋼型材也是鋼型材范疇,也可以采用焊接方式。此種方式連接優勢在于施工難度小,能夠快捷安裝。但是弊端也顯而易見,型材焊接變形無法避免,且容易造成型材表面油漆破壞,采取后期修補的話,難度大,且容易造成型材表面油漆色差。



還有一種不常見的傳統連接方式,就是插芯套接方式。這種安裝方式是將橫梁插芯固定在立柱上,再將橫梁套進。此種方式源于鋁型材的安裝方式,由于鋁型材有后置橫梁扣蓋,無需考慮立柱橫梁安裝順序。精制鋼型材采用此種方式,需要考慮立柱橫梁安裝順序,基本上是安裝一支立柱,在安裝橫梁,再安裝另一支立柱,用以固定橫梁。此種方式只適用于小面積安裝工程,或是窗間墻類型的幕墻。6.jpg

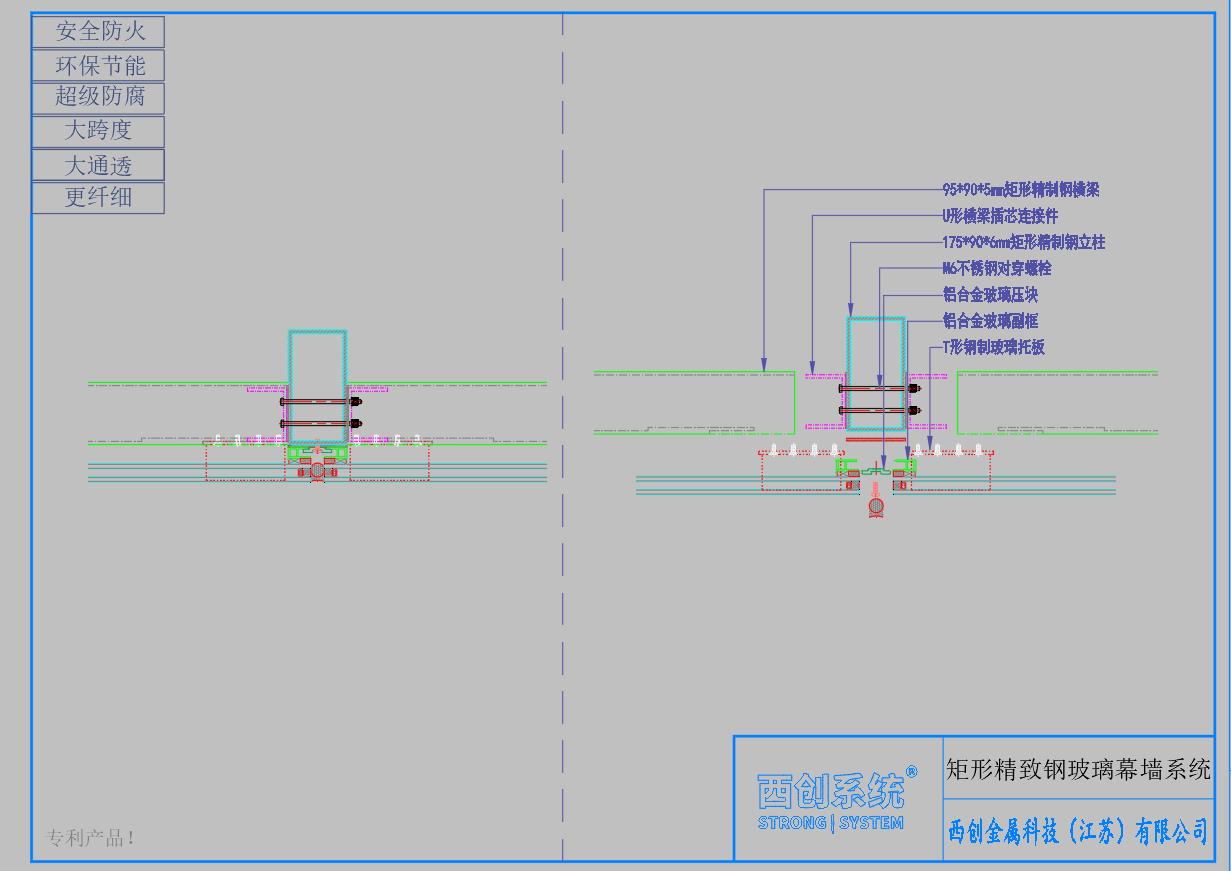

對于裝配式連接方式,主要分為兩種,一種是對穿螺接方式,一種是銷釘連接方式。對穿螺接方式主要是先安裝橫梁連接件,使用不銹鋼對穿螺栓,將立柱與橫梁連接件固定在一起,通過橫梁預留的豁口,將橫梁安裝就位后,通過橫梁鎖板將橫梁限位、固定。此種方式特點在于安裝方式簡單,效率高,是現在精制鋼幕墻很常見的安裝方式。

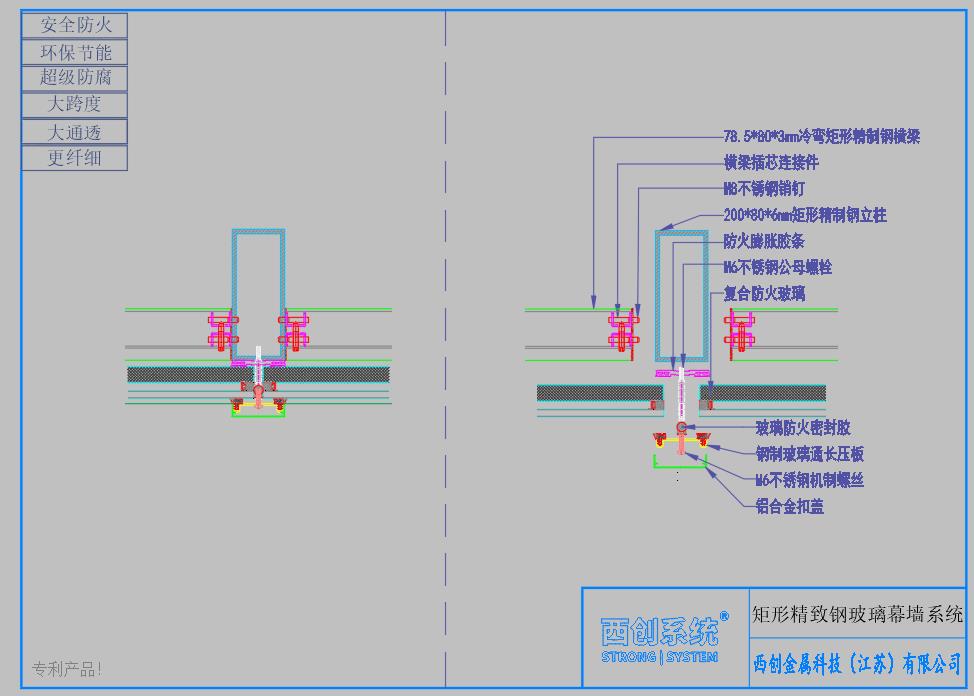

裝配式的另一種安裝方式-銷釘連接方式,源于鋁型材的彈簧銷安裝方式。與鋁型材的性質不同,精制鋼型材是通過鋼板焊接方式精加工而成,不能夠像鋁型材那樣進行開模擠壓而成,所以精制鋼型材無彈簧銷釘孔道,只能使用不銹鋼銷釘進行連接。安裝方式是將橫梁連接件與橫梁固定,然后通過橫梁預留的滑動槽口,將連接件上的不銹鋼銷釘滑進立柱的銷釘孔,在進行螺絲限位、固定。8.jpg

以上就是精制鋼型材的橫梁立柱連接方式,還有多種安裝連接方式,就不一一列舉了。如果你有什么更好的安裝方式,請聯系我們。

文章素材部分來源于網絡,侵權請聯系刪除。
